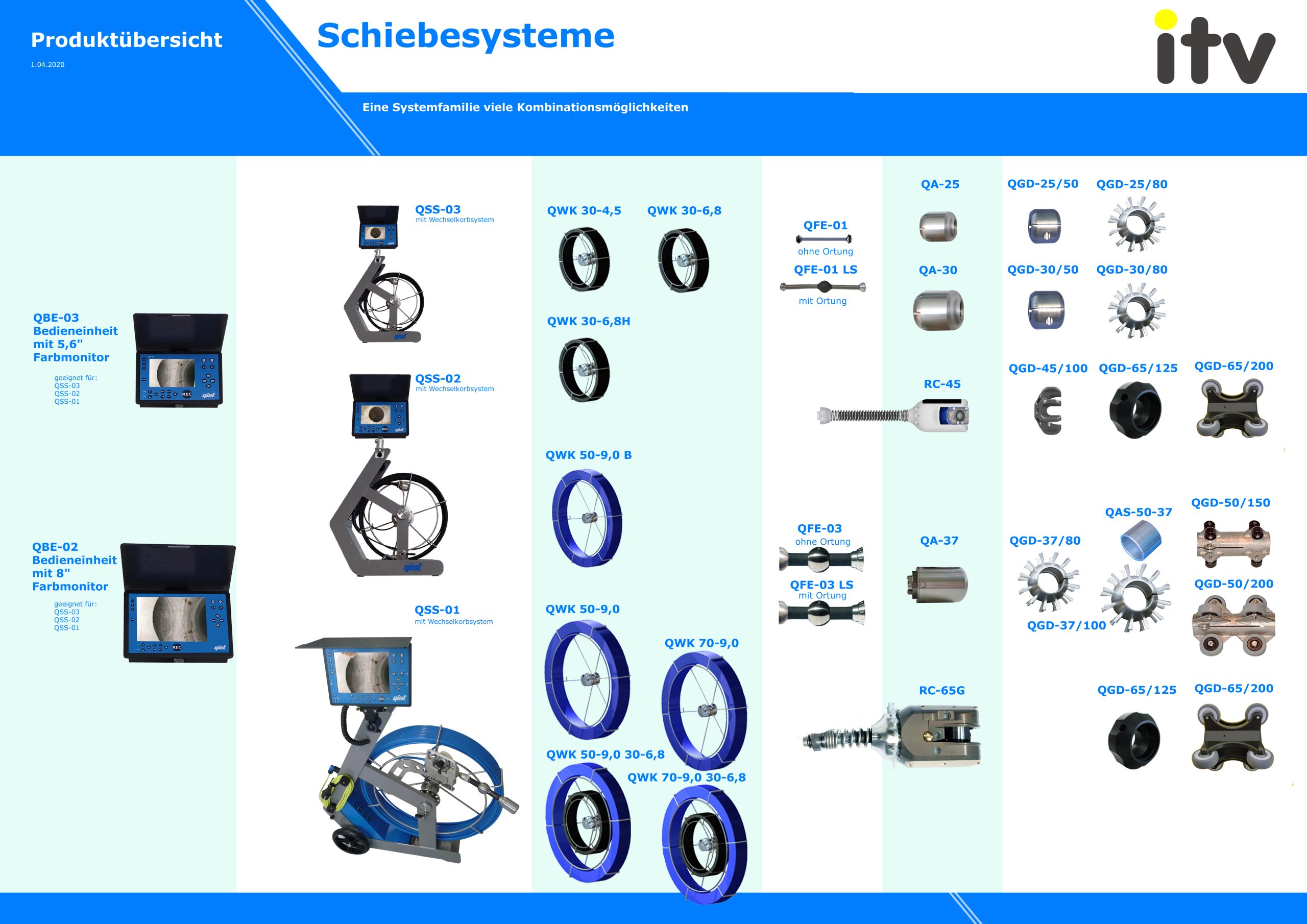

Schiebesysteme
Schiebesysteme, der Begriff beschreibt schon die Art des Vortriebs. Ob Abwasserleitung im Haus, Hausanschlussbereiche oder kleinere Kanäle, unsere Systeme bestechen durch gute Handhabbarkeit, die passende Flexibilität für die Anwendungen in kleinen Rohren ab DN 30 bis zu größeren Rohrleitungen über DN 200 und durch ansprechendes Design und das bei einer Reichweite von 30 bis 70m.

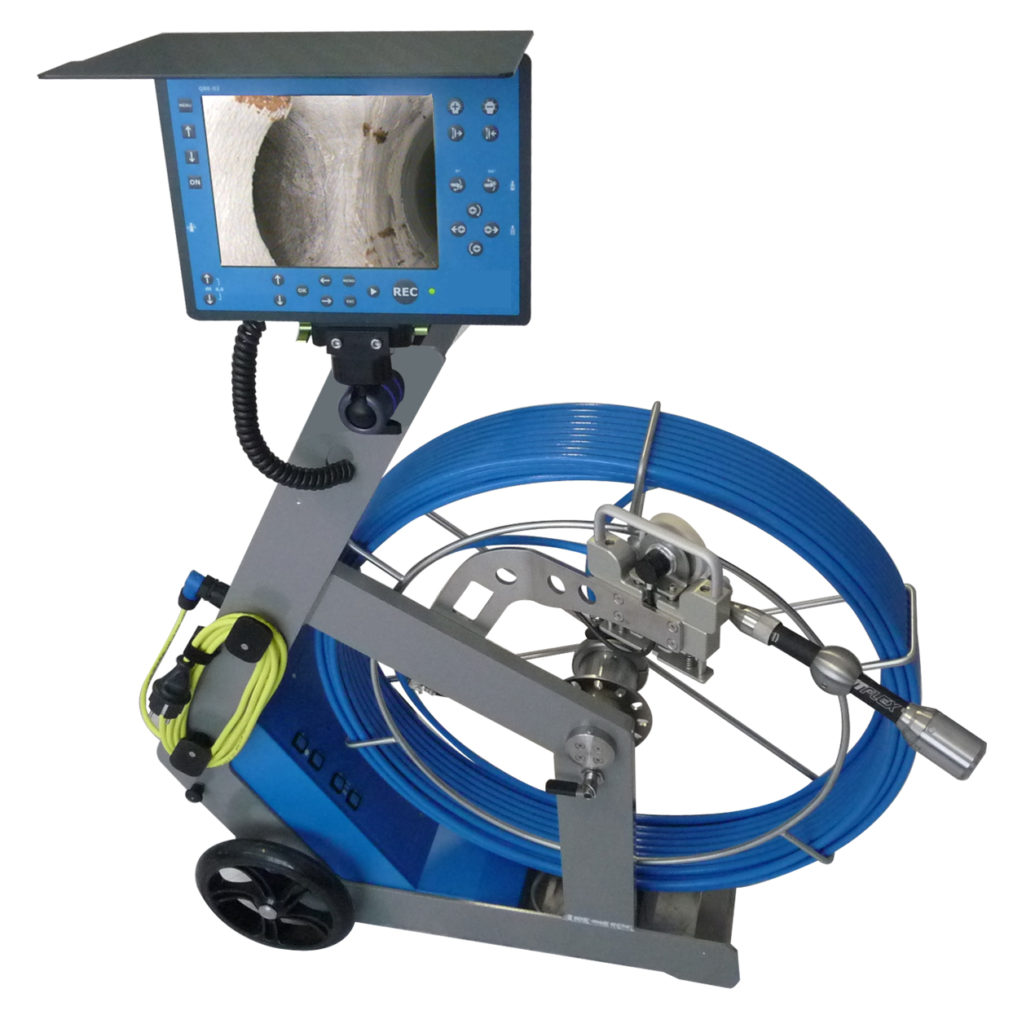

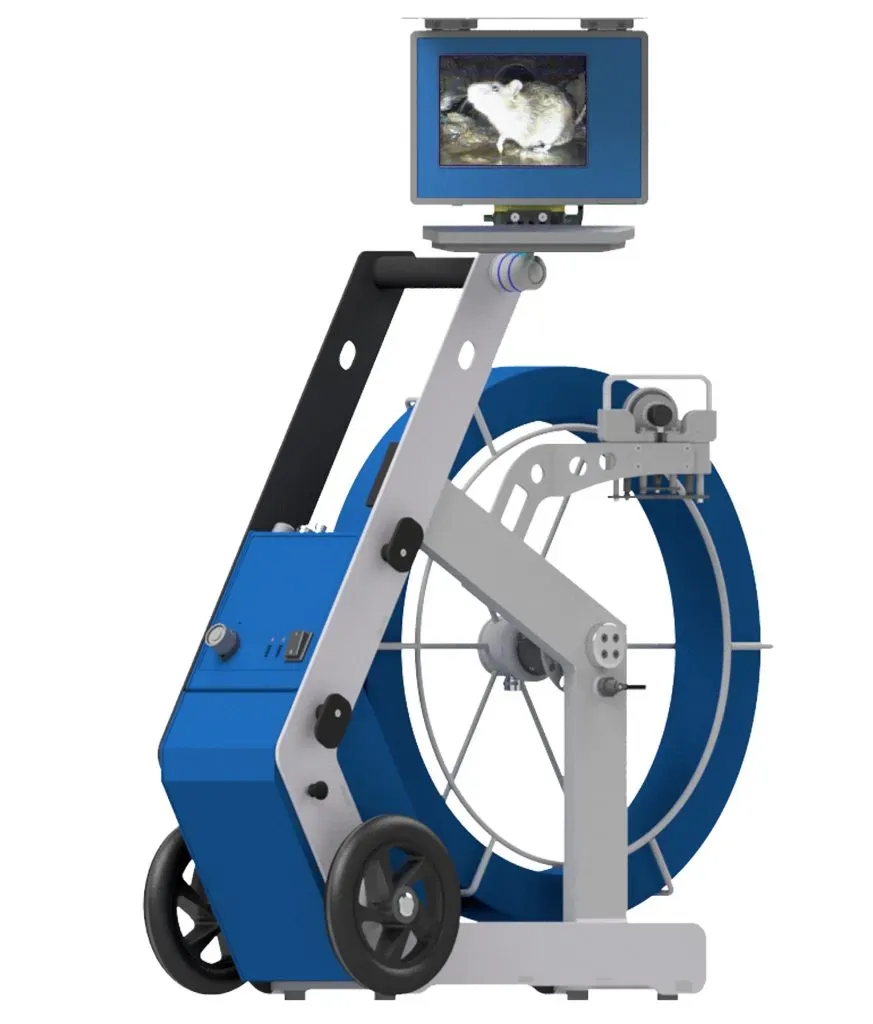

Schiebesystem QSS-01
das universelle Schiebesystem mit bis zu 70 m Schiebestab und Wechselkorbtechnik. Für alle Schiebeeinsätze im Haus, Hausanschluss- und Kanalbereich. Verschiedene steckbare Axialsicht- oder Rotokameras, wie auch eine abbiegefähige Kamera (ROWIS), Serienmäßig: 2 Längenmesseinrichtungen, ins Videobild einblendbar. Erweiterbar mit Texteinblendung, Bild- & Videospeicher. Universelle dreh- und schwenkbare Bedien- und Monitoreinheiten.
| Einsatzbereich | Kanal, Schiebebereich |
| Abmessungen | Höhe 820 mm, Breite 170 mm, Länge 800 mm |
| Gewicht | 21,7 kg |

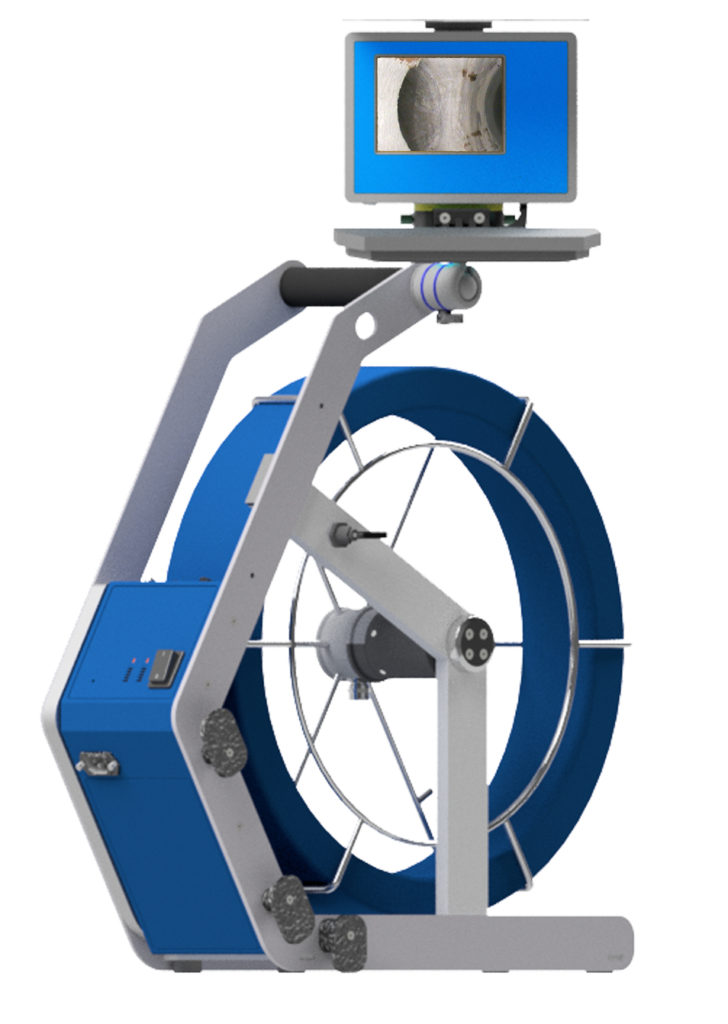

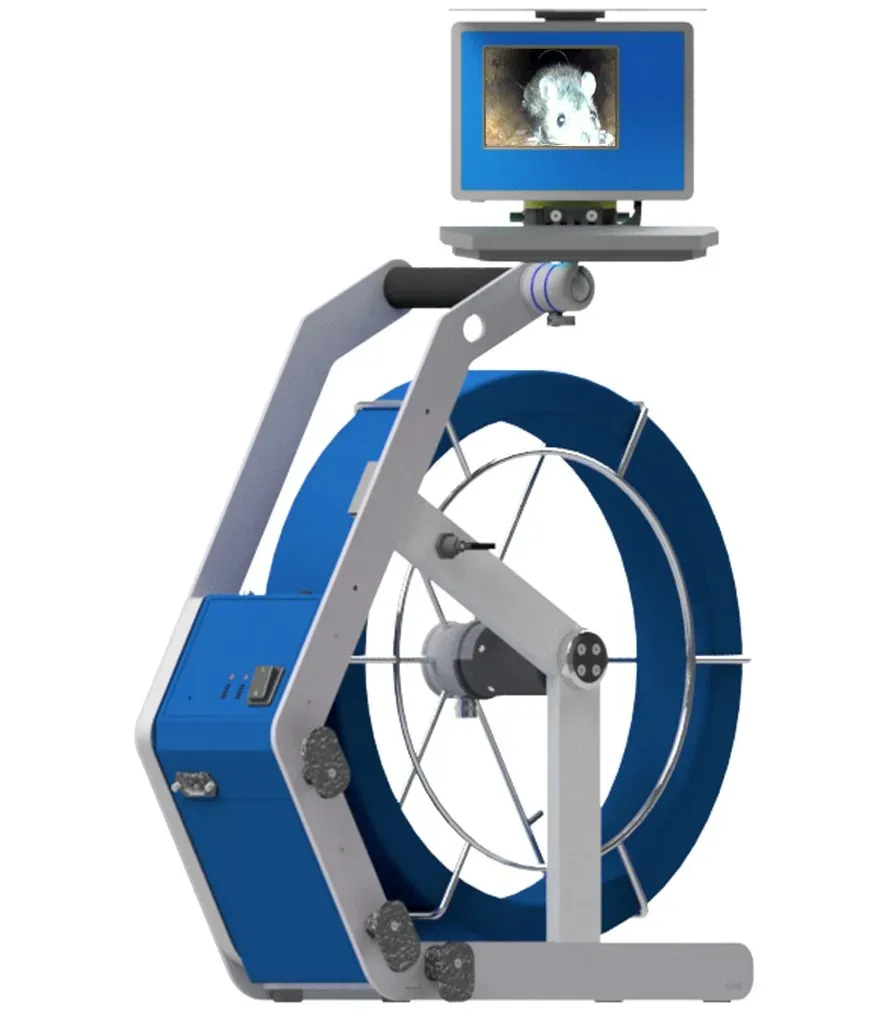

Schiebesystem QSS-02
Das mittlere Schiebesystem mit bis zu 50 m Schiebestab und –stärken, einfach zu tauschen durch die Wechselkorbtechnik. Für Inspektionseinsätze im Haus- oder Hausanschlussbereich. Für verschiedene steckbare Axialsichtkameras und eine 360° Rotokamera. Wahlweise Bedien- und Monitoreinheiten mit 5,6″ oder 8″ Monitor. Mit Meterzähler und Metereinblendung. Erweiterbar mit Texteinblendung, sowie Bild- & Videospeicher. Dreh- und schwenkbare Halterung für die Aufnahme der Bedien- und Monitoreinheiten.
| Einsatzbereich | Kanal, Schiebebereich |
| Abmessungen | Höhe 632 mm, Breite 236 mm, Länge 622 mm |
| Gewicht | 18 kg |

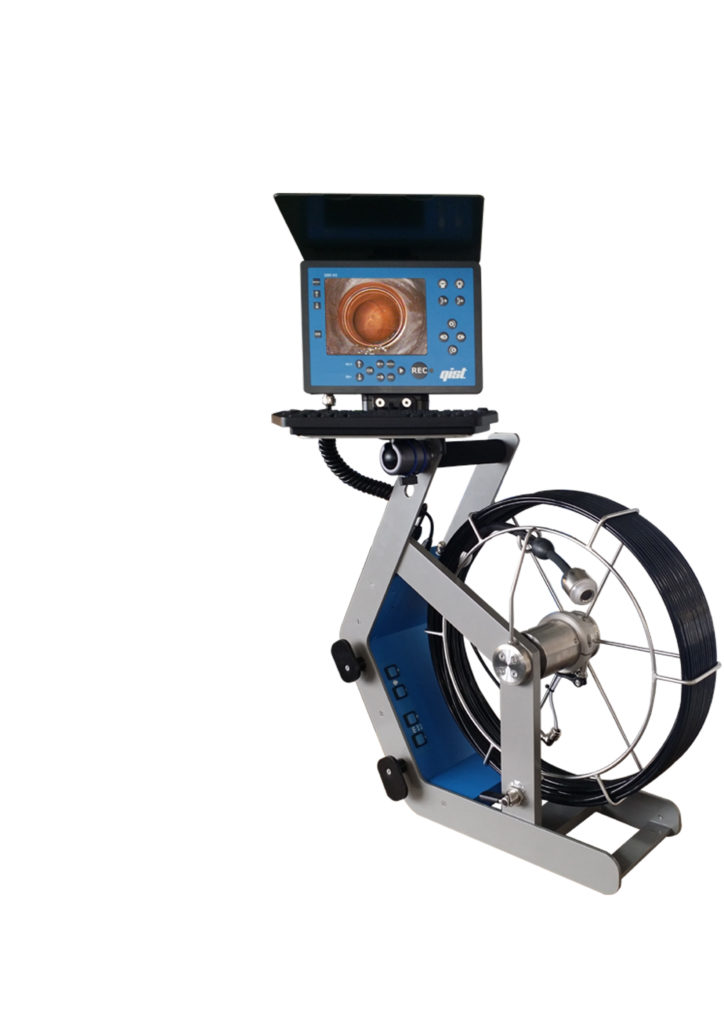

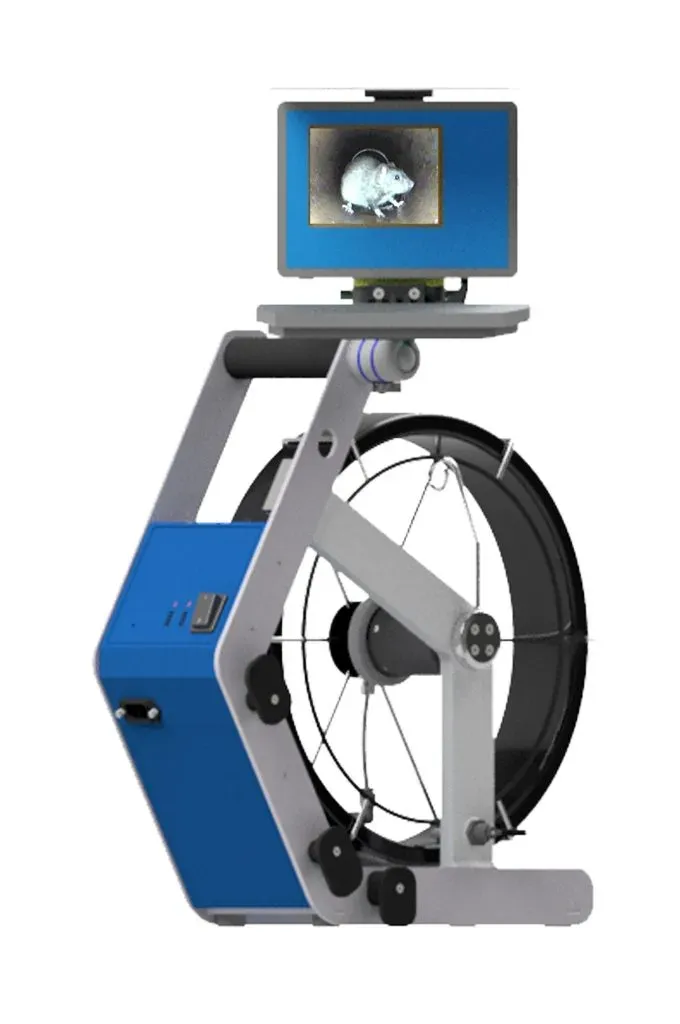

Schiebesystem QSS-03
Das kleine universelle Schiebesystem mit 30m Schiebestab für Inspektionseinsätze im Haus- oder Hausanschlussbereich. Einsetzbar sind verschiedene steckbare Axialsichtkameras. Serienmäßig mit Meterzähler und Metereinblendung. Optional erweiterbar mit Texteinblendung, sowie Bild- & Videospeicher. Verschiedene Schiebestablängen und -stärken lieferbar und einfach zu wechseln durch das Wechselkorbsystem. Dreh- und schwenkbare Halterung für die Aufnahme der Bedien- und Monitoreinheiten.
| Einsatzbereich | Kanal |
| Abmessungen | Höhe 512 mm Breite 200 mm, Tiefe 512 mm |
| Gewicht | 8,4 kg |
Kameras für Schiebesysteme

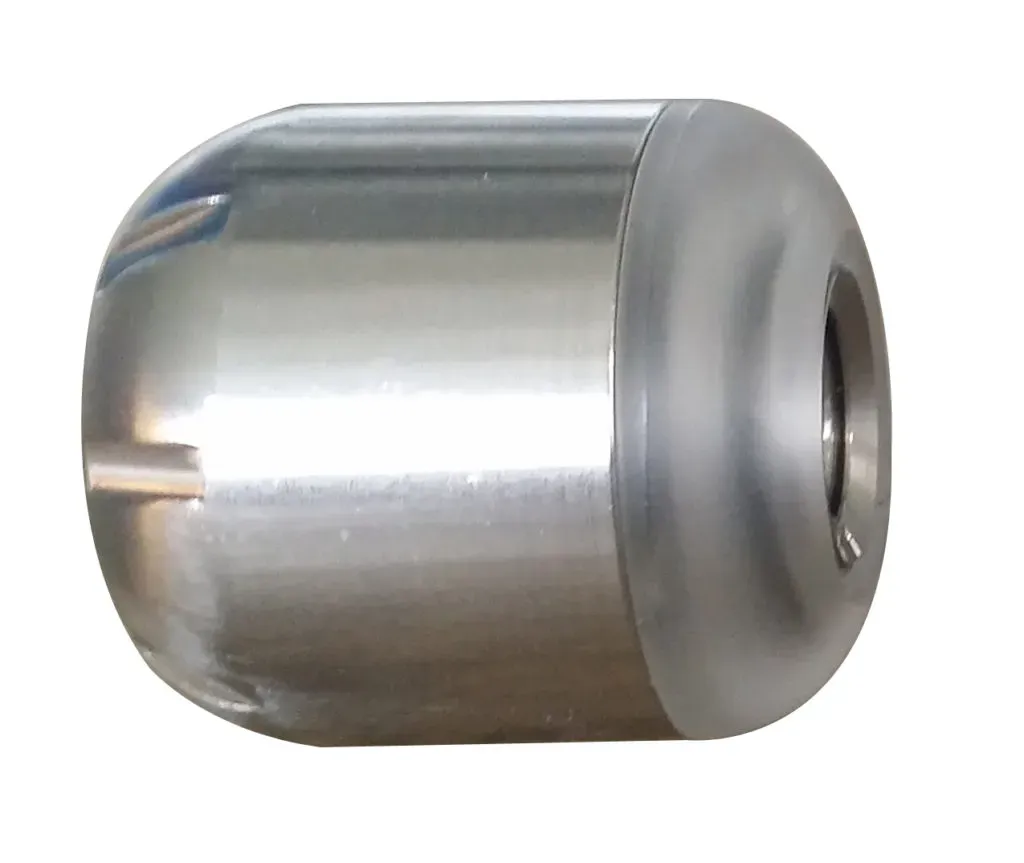

QA-25
Mini Axialsicht-Farbkamera mit Ø 25 mm, steckbar, für den Einsatz ab DN 40 bis 150. Fokus einstellbar.
| Einsatzbereich | Kanal (Schiebebereich), Industrie |
| Abmessungen | Durchmesser 25mm, Länge 26mm |
| Auflösung | 480 Linien |

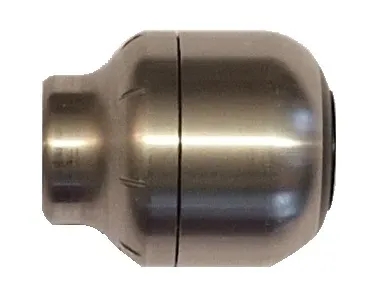

QA-30G
Mini Axialsicht-Farbkamera mit Ø 30 mm und Bildaufrechtfunktion, steckbar, für den Einsatz ab DN 50 bis 150. Fokus einstellbar.
| Einsatzbereich | Kanal (Schiebebereich), Industrie |
| Abmessungen | Durchmesser 30mm, Länge 34mm |
| Auflösung | 480 Linien |

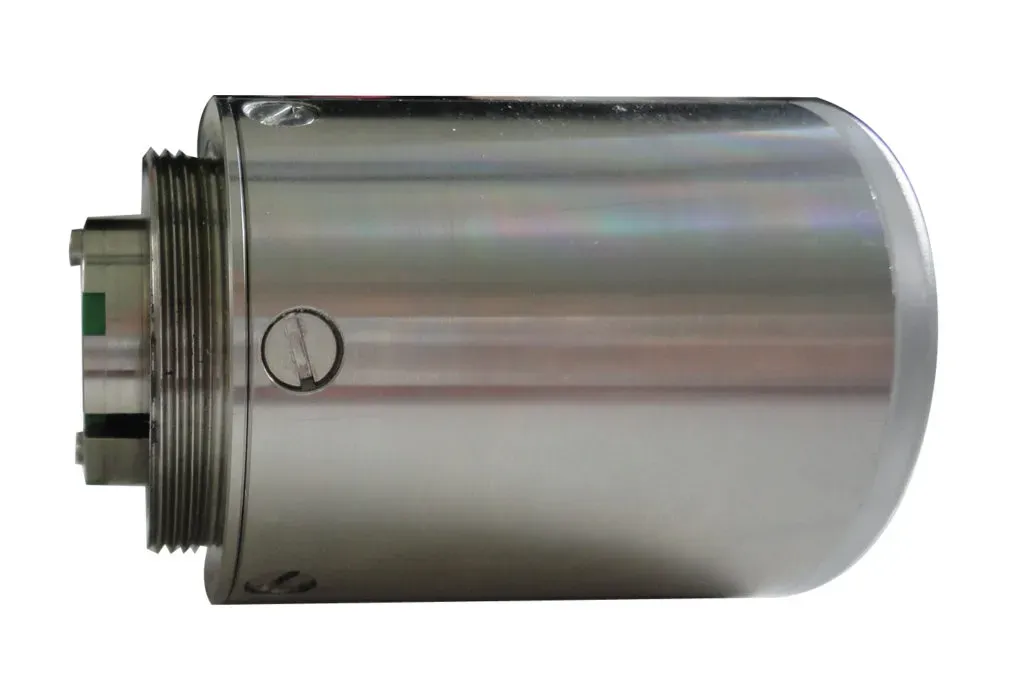

QA-37 PAL/HD
Axialsicht-Farbkamera mit Ø 37 mm und Bildaufrechtfunktion, steckbar, für den Einsatz ab
DN 50 bis 200, Fokus einstellbar.
| Einsatzbereich | Kanal (Schiebebereich), Industrie |
| Abmessungen | Durchmesser 37mm, Länge 55mm |
| Auflösung | 1080 Linien |

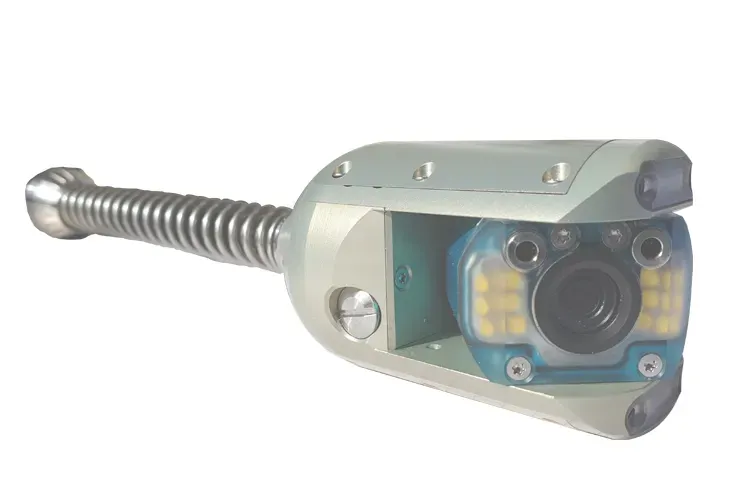

Roto-Kamera RC-45
Rundumblick-Farbkamera mit aufrechtem Bild, steckbar für den Schiebeeinsatz mit den Systemen QSS-01, QSS-02 und QSS-03. Für Inspektionen ab DN 50 bis DN 300, im Haus und im Hausanschlussbereich. Optional Ortungssensor, sowie Messtechnik und Laser.
| Einsatzbereich | Kanal (Schiebebereich), Industrie |
| Abmessungen | Durchmesser 45 mm, Länge 80 mm |
| Auflösung | 480 Linien |

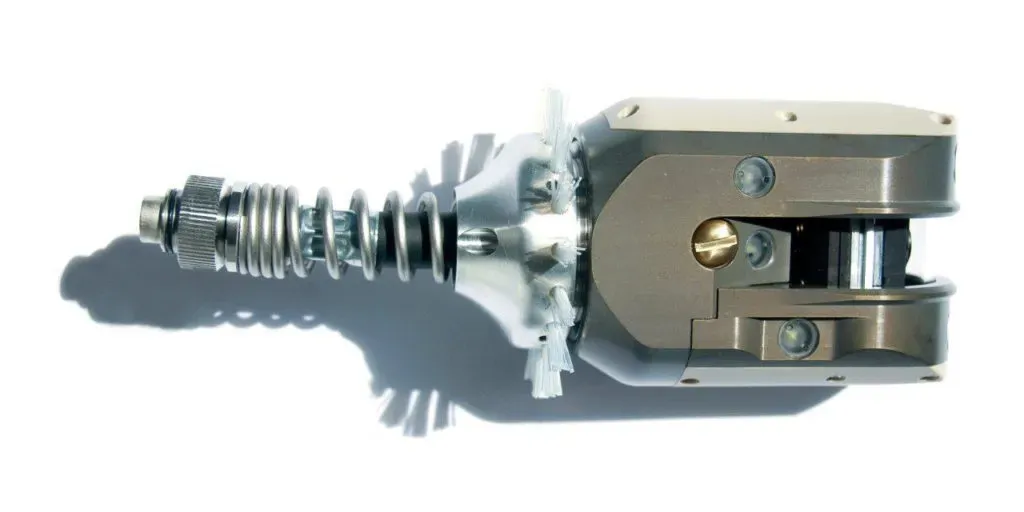

Roto-Kamera RC-65 PAL/HD
Die Rundumblick-Farbkamera RC-65G, mit Bildaufrechtfunktion für den
Schiebeeinsatz, z.B. mit QSS-01 (Schiebehaspel ), oder mit dem Fahrwagen CT-100, für
Hausanschlüsse und Seiteneinläufe.
| Einsatzbereich | Kanal, Industrie |
| Abmessungen | Durchmesser 85 mm, Länge 205 mm |
| Auflösung | 1080 Linien |
